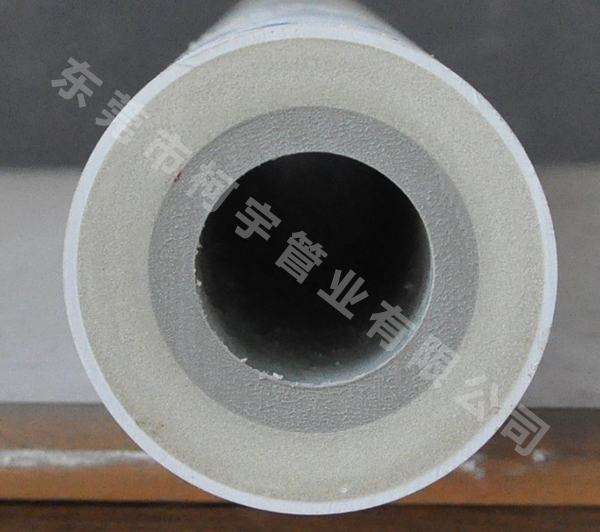

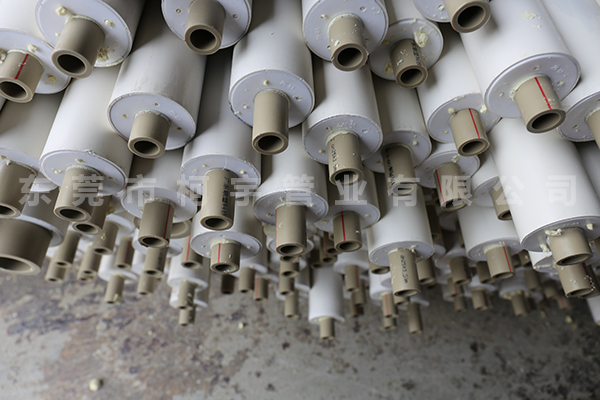

直埋熱水ppr保溫管具有優(yōu)良的長期靜液壓強(qiáng)度;具有可焊接性，并可采用所有的熔接方法。直埋熱水ppr保溫管管件在進(jìn)行焊接時(shí)除按照正常的操作流程進(jìn)行焊接外，還需特別注意環(huán)境溫度的變化對焊接質(zhì)量的影響。

　　根據(jù)多年的施工經(jīng)驗(yàn)，在此提醒各位用戶及施工單位直埋熱水ppr保溫管焊接夏季施工需注意以下幾點(diǎn)：

　　1、檢查焊機(jī)各部件是否正常工作，尤其注意在使用前測量焊機(jī)加熱板溫度是否在標(biāo)準(zhǔn)溫度范圍內(nèi)(260℃±10℃)。

　　2、加熱板溫度的調(diào)節(jié)需考慮地表溫度、環(huán)境溫度對加熱板實(shí)際溫度的影響，防止加熱板實(shí)際溫度(地表溫度+環(huán)境溫度+加熱板顯示溫度)<200℃。環(huán)境溫度在30℃以上，加熱板溫度可調(diào)節(jié)至200℃-230℃之間;冬季環(huán)境溫度在5℃以下且在野外進(jìn)行施工時(shí)，加熱板溫度可調(diào)節(jié)至260℃。

　　3、ppr保溫管材對接前檢查錯(cuò)口率，錯(cuò)口率不大于管材壁厚的百分之十。錯(cuò)口率超過管材壁厚的百分之十會(huì)使焊接處接觸面小于管材壁厚，影響焊接效果。

　　4、加熱時(shí)間的計(jì)算以兩管材端面與加熱板接觸的一個(gè)圓周全部出現(xiàn)翻遍時(shí)，卸掉焊機(jī)壓力開始進(jìn)入加熱時(shí)間，加熱時(shí)間的計(jì)算方法為管材壁厚X10秒。

　　5.ppr保溫管材焊接完成后保壓進(jìn)入冷卻時(shí)間，冷卻時(shí)間的計(jì)算方法為管材壁厚X1min。

　　6、焊接完成后如使用水冷、風(fēng)冷等強(qiáng)制冷卻方式，會(huì)導(dǎo)致焊接處出現(xiàn)虛焊現(xiàn)象，影響焊接質(zhì)量，故應(yīng)采用自然冷卻的方式進(jìn)行冷卻。

　　希望用戶及施工單位在施工時(shí)注意，規(guī)范施工保證焊接質(zhì)量。

　　調(diào)節(jié)加熱溫度，兩管段接觸面出現(xiàn)均勻翻邊。

　　如果您對直埋熱水ppr保溫管感興趣或有疑問，馬上聯(lián)系柯宇客服吧，24小時(shí)客戶服務(wù)熱線：133-7771-6075(陳生)
